在安防監控項目實施中如何埋設監控桿，一直以來有許多的盆友在問，這的確是個具體的項目施工難題，現在云南監控桿廠家?guī)Т蠹乙黄饋砜匆幌聭敉庠鯓勇裨O監控桿？

一、監控桿埋件基礎工程施工

一般的戶外監控桿均按高5米橫臂0.6米，來開展制做,監控桿基礎深層不少于1.兩米，基礎直徑超過0.8米，選用混泥土灌筑，以保證 立桿的堅固度。橫臂每提升一米，監控桿基礎相對應地提升0.4米。遇軟土層工程施工時基礎加重0.4 米。

主要用途：固定監控桿；

制做規定：

a、應合乎現行標準國家行業標準《電氣裝置安裝工程項目電纜線路線工程施工及施工驗收規范》的相關要求；

b、基礎與窯井中間應該有電線管，且置放細鐵絲；

c、基礎厚鋼板上建筑鋼筋按M20 規范攻牙，配熱鍍鋅鏍絲2個、鴻晨密封圈和彈簧墊圈各一個。

原材料：8毫米 厚鋼板、20毫米 建筑鋼筋、C25 混泥土、砂礫石、2.5 英尺PVVC 彎頭；

沒有特殊情況全部監控桿埋件混泥土為C25砼，配用建筑鋼筋合乎國家標準及見風規定。在其中混凝土為425號一般粉煤灰水泥，混泥土的配制和最少混凝土使用量應合乎GBJ204-83的要求。監控桿埋件基礎混泥土澆筑務必密實度，嚴禁混泥土有墻面空鼓。

常見問題：

1、基礎的灌注樁應臨時性固定不動，另外保證 灌注樁的基礎現澆板平面圖水準，即用水平儀在基礎現澆板豎直2個方位精確測量，觀查其汽泡務必垂直居中。監控桿基礎的混泥土澆筑 面平面度低于5毫米/m盡可能維持監控桿埋件水準。

2、工程施工時要在預埋件支管事先用塑料盒子或其他原材料密封，以避免 混泥土澆筑時混泥土漏入預埋件管內，導致預埋件管阻塞；基礎澆筑后，基礎面務必要高過地平面圖5CM～10MM；混泥土務必要保養一段時間，以保證 混泥土能做到一定的安裝抗壓強度。

3、埋件地腳螺絲法蘭片之上的外螺紋捆扎優良防止毀壞外螺紋。依據埋件安裝圖恰當置放監控桿埋件，確保支臂桿的外伸方位與機動車道或房屋建筑豎直（或按實際工程施工規定）。

二、窯井制做

桿旁、控制柜旁、電纜線轉彎處、電纜線管平行線長短超出50米時或兩邊電纜線管沒有同一平面圖距離100毫米之上時，務必設定手孔井。手孔井的內圍規格一般為500（長）×500（寬）×600（深）MM，用砂礫起模做為滲漏用；手孔井四壁務必抹混凝土砂漿。

主要用途：便捷電纜線鋪設及網絡檢測檢修；

基礎構造、規格：如下圖所示。圖上僅標出孔深、井高和井寬，其他規格由施工單位依據當場狀況決策；

制做規定：

1、應合乎現行標準國家行業標準《電氣裝置安裝工程項目電纜線路線工程施工及施工驗收規范》的相關要求；

2、窯井密封性特性和防潮特性優良。

原材料：鉆石、混凝土、厚鋼板；

三、接地體安裝

每一根金屬材料立桿都務必接地裝置，規定接地體安裝點下邊應無一切管路、電纜線歷經，接地體規定接地線電阻低于4Ω；接地體原材料為無縫鋼管或鍍鋅扁鋼，各立桿基礎實際數據信息視當場工程施工必須為標準。

、

接地體安裝規定：

A、應合乎現行標準國家行業標準《電氣裝置安裝工程項目電纜線路線工程施工及施工驗收規范》的相關要求；

B、接地體的電焊焊接應選用搭焊，搭焊長短為園鋼直徑的6 倍；

C、接地體安裝點下邊應無一切管路、電纜線歷經；

D、接地體安裝深層如《接地體安裝平面圖》所顯示；

E、接地體安裝進行后，應應用接地搖表精確測量接地線電阻尺寸，規定接地線電阻低于 4Ω。留意下完雨后不應該馬上精確測量電阻器。

原材料：2.5 英吋無縫鋼管和30*5 鍍鋅扁鋼。

四、電纜線管鋪設

主要用途：鋪設電纜線，避免 電纜線損害；

管路路由器：按《設備平面布置圖》標明的種類和路由鋪設走明管、暗埋管。留意圖上所標出的管經；

制做規定：

1、應合乎現行標準國家行業標準《電氣裝置安裝工程項目電纜線路線工程施工及施工驗收規范》的相關要求；

2、電纜線管密封性好，防潮特性優良；

3、電纜線管離路面應不小于0.7 米；

4、電纜線小編口應無毛邊和銳利邊角；

5、電纜線管中置放裝線細鐵絲。

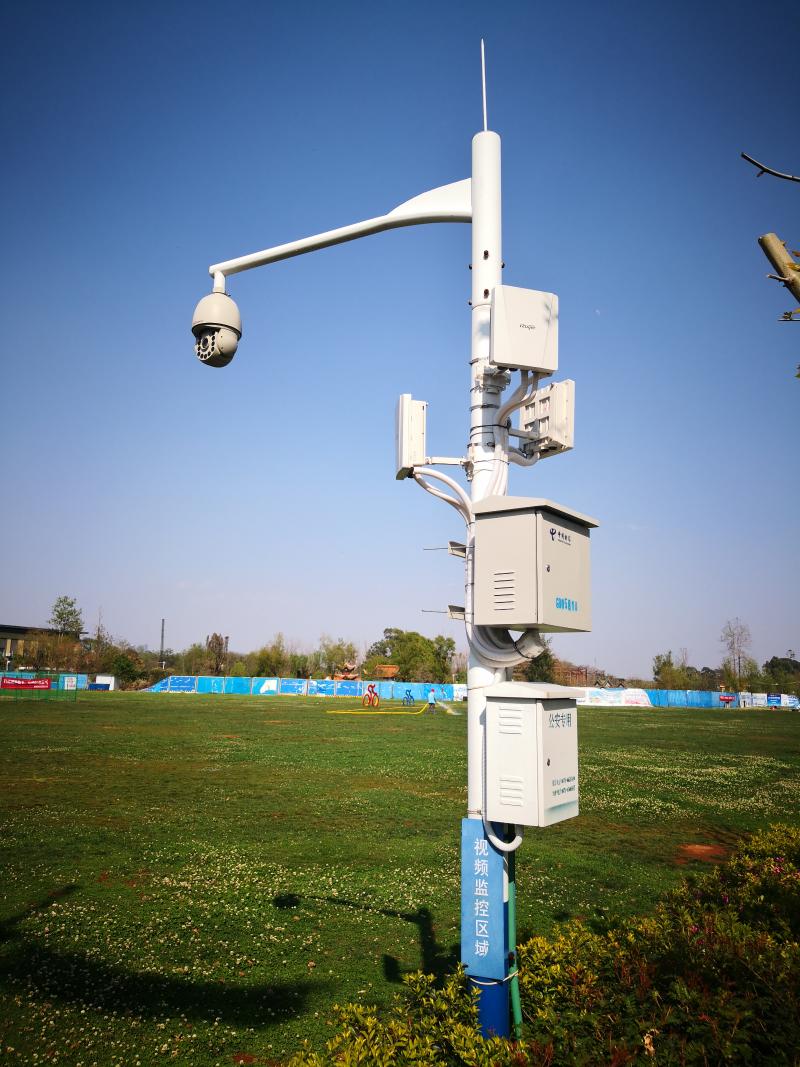

五、監控桿橫臂的安裝規定

一、構件安裝

主要用途：安裝監控攝像頭云臺攝像機；

安裝方法：根據基礎擠出機螺桿與拍攝桿基礎聯接固定不動。

安裝專用工具：活動扳手；

安裝規定：

1、安裝堅固；

2、監控桿軸線應與平面豎直；

3、橫臂上180度角兩腰形孔的管理中心聯線應與路面邁向平行面；

4、在監控桿桿底端窯井到各腰形孔中間置放裝線用細鐵絲。

常見問題：

1、監控桿應選用高品質無縫管,監控桿鐵質件需選用熱鍍鋅處理，關注度鋅層合乎GB/T9790、GBJ36011 和GB/T11373的要求，薄厚不小于65mm。立桿下方管經應在140 mm±11mm、上方管經應在90 mm±5毫米，壁厚薄厚應≥4mm，汽車底盤薄厚不小于11mm,表層防腐蝕、設計方案抗8級臺風。橫支臂一部分的原材料薄厚。

2、當橫支臂長短不大于5米時，橫支臂一部分的原材料薄厚不小于3毫米；當橫支臂長短超過5米時，橫支臂一部分的原材料薄厚不小于5毫米,橫支臂一部分的小邊緣直徑為150mm。

3、控制柜由設備廠家依據所需容積配置，機殼選用高品質冷軋板壁厚不小于１.２ｍｍ表面噴戶外靜電粉末并搞好防潮防盜及排熱。里邊裝有安裝備板，有安裝包箍，能夠立即固定不動在桿體上，里邊安裝視頻解碼器，電源防雷器，開關電源，光端機等。平整度檢測：監管立桿站立后，應用水平儀對桿的兩向平整度做檢測平整度誤差不超0.5%。

二、立桿基礎規格型號提議表：

有很多盆友提及立桿橫臂的長短與基礎的深層的關聯，這里邊有一個表供大伙兒參照。
